Flexible Verschiebeeinheiten und Spannelemente

Flexible Verschiebeeinheiten und Spannelemente eignen sich besonders zum Spannen unterschiedlicher Werkzeuggrößen. Jedes Spannelement kann durch die Maschinensteuerung an- bzw. abgewählt werden, so daß z. B. einzelne Werkzeugstationen leer bleiben.

Es werden keine Aufspannplatten benötigt. Dies führt zu einem hohen Automationsgrad und damit zu wirtschaftlichen Lösungen in der Werkzeugspanntechnik.

Beschreibung Typ
Verschiebeeinheit
mit Kette

Hydraulischer Hohlkolbenzylinder
EVK

m. HKZ
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Drehstrom 400V AC 50 Hz

104

130

Beschreibung Typ
Verschiebeeinheit
mit Kette

Hydraulischer Hohlkolbenzylinder
EVK-A

m. HKZ
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Drehstrom 400V AC 50 Hz

104

130

Beschreibung Typ
Verschiebeeinheit
mit Kette

Selbsthemmender Zylinder
EVK

m. MHKZ
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Gleichstrom 24V




Drehstrom 400V AC 50 Hz

100

160
Beschreibung Typ
Verschiebeeinheit
mit Kette

Doppeltwirkender Hohlkolbenzylinder
EVK

m. DHKZ
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Gleichstrom 24V




Drehstrom 400V AC 50 Hz

100

130
Beschreibung Typ
Verschiebeeinheit
mit Kette

Hydraulische Einschubeinheit
EVK

m. HEE
Motor



Spannkraft [kN]

max. Belastungskraft [kN]
Gleichstrom 24V
Drehstrom 400V AC 50 Hz

63

80

Gleichstrom 24V
Drehstrom 400V AC 50 Hz

85

100

Beschreibung Typ
Verschiebeeinheit
mit Kette

Federspannzylinder
EVK

m. ZSF
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Gleichstrom 24V

100

130
Drehstrom 400V AC 50 Hz

100

130
Beschreibung Typ
Verschiebeeinheit
mit Spindel

Hydraulischer Hohlkolbenzylinder
EVS

m. HKZ
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Drehstrom 400V AC 50 Hz

104

130

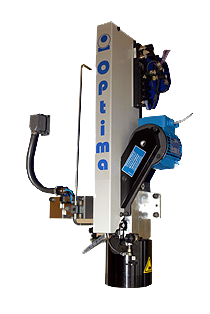

Beschreibung Typ
Verschiebeeinheit
mit Spindel

Federspannzylinder
EVS

m. ZSF
Motor

Spannkraft [kN]

max. Belastungskraft [kN]
Drehstrom 400V AC 50 Hz

100

130
Beschreibung Typ
Verschiebeeinheit
mit Spindel

Elektro-
mechanisches Blockspannelement
EVS

m. EBS
Motor


Spannkraft [kN]

max. Belastungskraft [kN]

Motorleistung [kW]
Drehstrom 400V AC 50 Hz


60


100


0,55


Drehstrom 400V AC 50 Hz


120


200


0,75


Drehstrom 400V AC 50 Hz


240


450


1,5
